ΑΕΡΟΣΥΜΠΙΕΣΤΕΣ
S-4 LF από 90 kW
BOGE’s Τελευταίο ορόσημο
Μια άλλη σημαντική σχεδιαστική καινοτομία της BOGE με τη νέα σειρά S-4, ειδικά όσον αφορά στην κατανάλωση ενέργειας.
Η αξιοσημείωτα ήσυχη λειτουργία και η εξαιρετικά εύκολη συντήρηση, είναι τα αποτελέσματα ενός εντελώς καινούργιου σχεδιασμού. Στο πρόγραμμα όλων των νέων και μελλοντικών μοντέλων S-4 το στοιχείο συμπίεσης (Integrate Drive) είναι πάγιος εξοπλισμός. Η νέα σειρά συνολικά ενισχύει τη φήμη των νέων κοχλιοφόρων συμπιεστών της BOGE ως κινητήρια δύναμη για τη βιομηχανική πρόοδο.
- Μέγιστη απόδοση με τον νέο σχεδιασμό του στοιχείου συμπίεσης “lntegrateDrive” Maintenance free
- Αθόρυβος ανεμιστήρας ψύξης
- Χαμηλές στροφές του ανεμιστήρα
- Ελαστικοί αποσβέστες κραδασμών
- Σχεδιασμένο για εύκολη συντήρηση
- Καινοτόμος σχεδιασμός για ασφαλή και εύκολη αλλαγή του διαχωριστή

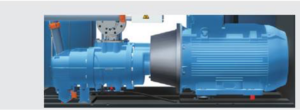

ΤΟ ΝΕΟ "ΟΛΟΚΛΗΡΩΜΕΝΟ" ΣΤΟΙΧΕΙΟ ΣΥΜΠΙΕΣΗΣ ΤΗΣ BOGE
Ο πυρήνα της νέας σειράς S-4, είναι το στοιχείο συμπίεσης γιατί έχει ένα ενσωματωμένο σύστημα μετάδοσης της κίνησης (Integrate Drive) που εξασφαλίζει χαμηλή διαφορική πίεση ανάμεσα στους θαλάμους συμπίεσης. Χαμηλές διαρροές ανάμεσα στους λοβούς λόγω της περιορισμένης διαφορικής πίεσης.
Αποτέλεσμα:
Η μέγιστη παροχή (FAD) με τις χαμηλότερες διαρροές και διαρροές στην αντίστροφη ροή. Ένα σχεδιαστικό αποτέλεσμα με κυρίαρχο σημείο την μείωση της ηλεκτρικής ενέργειας και το επίπεδο θορύβου.
ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΑΝΕΜΙΣΤΗΡΑ
Το γεγονός ότι ο αθόρυβος ακτινικός ανεμιστήρας λειτουργεί με πολύ χαμηλή ταχύτητα, δεν έχει μόνο θετικό αντίκτυπο στην στάθμη της ηχητικής πίεσης, αλλά μειώνει την ισχύ του κινητήρα του ανεμιστήρα και παράλληλα αυξάνει την απόδοση και μειώνει το κόστος ενέργειας. Ο ανεμιστήρας μπορεί επίσης να συνδυαστεί με έναν ρυθμιστή ταχύτητας (Inverter) για περαιτέρω μείωση του επιπέδου θορύβου και κατανάλωσης ρεύματος.

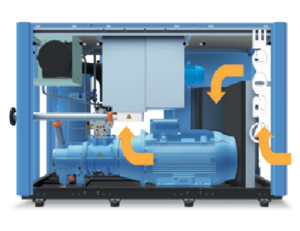

ΔΙΑΔΡΟΜΗ ΤΟΥ ΑΕΡΑ ΨΥΞΗΣ
Κάθε κινούμενο εξάρτημα (μοτέρ – στοιχείο συμπίεσης) προκαλεί από τη φύση του υψηλά ηχητικά επίπεδα. Το νέο S4 έχει σχεδιαστεί ώστε η πολλαπλή ανακατεύθυνση του αέρα ψύξης να καταστέλλει πολύ αποτελεσματικά την στάθμη του θορύβου.
ΦΙΛΙΚΟ ΠΡΟΣ ΤΟ ΠΕΡΙΒΑΛΛΟΝ
ΜΟΝΩΤΙΚΟ ΥΛΙΚΟ
Εκτός από την ανακατεύθυνση του αέρα ψύξης για τους σκοπούς της ηχομόνωσης, εφαρμόστηκε ένα νέο φιλικό προς το περιβάλλον μονωτικό υλικό κατευθείαν στα σημεία ανακατεύθυνσης. Αποτελείται από μη αναφλέξιμο ανακυκλωμένο υλικό και μειώνει σημαντικά την στάθμη της ηχητικής πίεσης χάρη στην ικανότητα προσρόφησης.
ΕΛΑΣΤΙΚΟΙ ΑΠΟΣΒΕΣΤΕΣ ΚΡΑΔΑΣΜΩΝ
Η αρχή της απομόνωσης ελέγχου κραδασμών χαρακτηρίζεται σε όλον τον σχεδιασμό του S-4.
Αυτό εξηγεί επίσης γιατί χρησιμοποιείται μια κάθετη δεξαμενή για τον διαχωριστή λαδιού, επειδή μπορεί να καταστείλει αποτελεσματικά τους κραδασμούς και τις ταλαντώσεις μέσω του κοχλία και του κινητήρα.

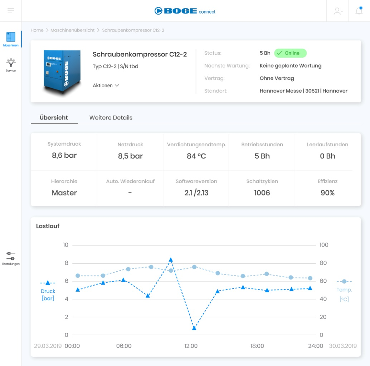

Απομακρυσμένος έλεγχος Boge Connect

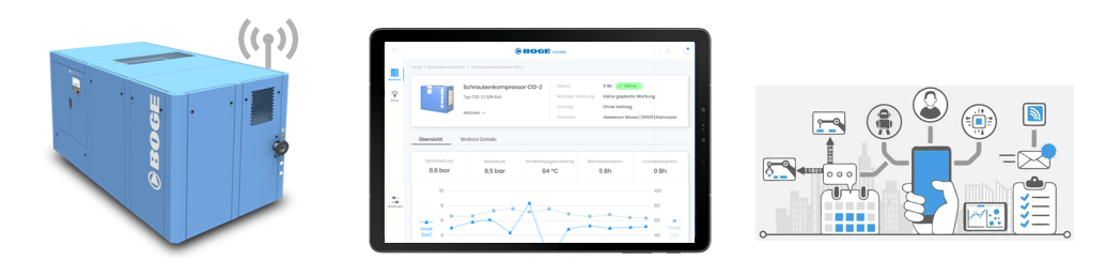

BOGE connect (προαιρετικό)
Σύνδεση BOGE… Ο αόρατος συνεργάτης σας:
- Επιτρέπει την πλήρη παρακολούθηση του μηχανήματος σε όλες τις φορητές συσκευές
- Συνοδεύει συμπιεστές καθ 'όλη τη διάρκεια του κύκλου ζωής τους
- Ελέγχει την παρακολούθηση, τη συντήρηση και τη βελτιστοποίηση των μηχανών με βάση τα δεδομένα που συλλέγονται
- Δημιουργεί αυτόματα προτάσεις βελτιστοποίησης
- Τεκμηρίωση θέσης σε λειτουργία, σέρβις και όλες τις αλλαγές στο μηχάνημα σε ψηφιακή εγγραφή
Τεχνικά Χαρακτηριστικά
| BOGE | Max Pressure | Effective Delivery Volume 50 Hz | Motor Power | Dimensions W × H × D | Weight | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| type | bar | psig | m3/min | cfm | m3/min(max) | cfm(max) | kW | hp | mm | kg |
| S 91-4 LF | 7.5 | 109 | 5.400 | 191 | 18.500 | 653 | 90 | 125 | 2980 x 1620 x 1990 | 3550 |
| S 91-4 LF | 10 | 145 | 5.300 | 187 | 16.500 | 583 | 90 | 125 | 2980 x 1620 x 1990 | 3550 |
| S 111-4 LF | 7.5 | 109 | 5.500 | 194.2 | 21.500 | 759 | 110 | 150 | 2980x1620x1990 | 3550 |
| S 111-4 LF | 10 | 145 | 5.300 | 187.2 | 18.800 | 664 | 110 | 150 | 2980x1620x1990 | 3550 |
| S 111-4 LF | 13 | 189 | 4.900 | 173 | 15.400 | 544 | 110 | 150 | 2980x1620x1990 | 3550 |
| S 132-4 LF | 7.5 | 109 | 5.500 | 194.2 | 25.000 | 883 | 132 | 180 | 2980x1620x1990 | 3650 |
| S 132-4 LF | 10 | 145 | 5.300 | 187.2 | 22.200 | 784 | 132 | 180 | 2980x1620x1990 | 3650 |
| S 132-4 LF | 13 | 189 | 5.000 | 176.6 | 18.500 | 653 | 132 | 180 | 2980x1620x1990 | 3650 |
| S 160-4 LF | 7.5 | 109 | 5.500 | 194.2 | 28.100 | 992 | 160 | 218 | 2980x1620x1990 | 3750 |
| S 160-4 LF | 10 | 145 | 5.300 | 187.2 | 25.100 | 886 | 160 | 218 | 2980x1620x1990 | 3750 |
| S 160-4 LF | 13 | 189 | 5.000 | 176.6 | 22.300 | 788 | 160 | 218 | 2980x1620x1990 | 3750 |
